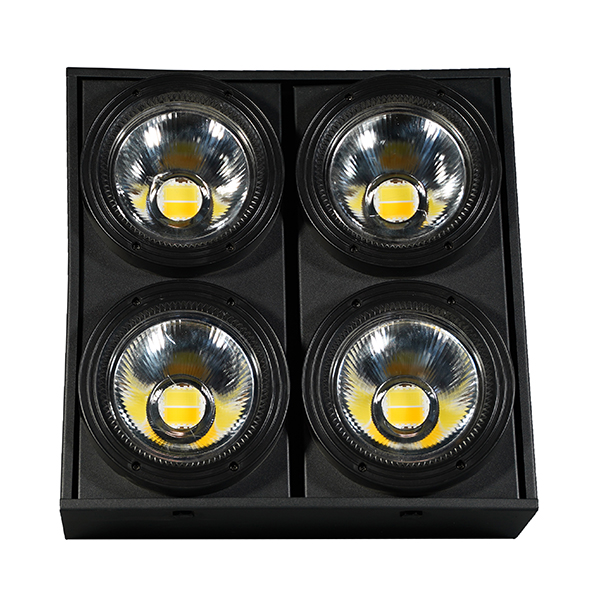

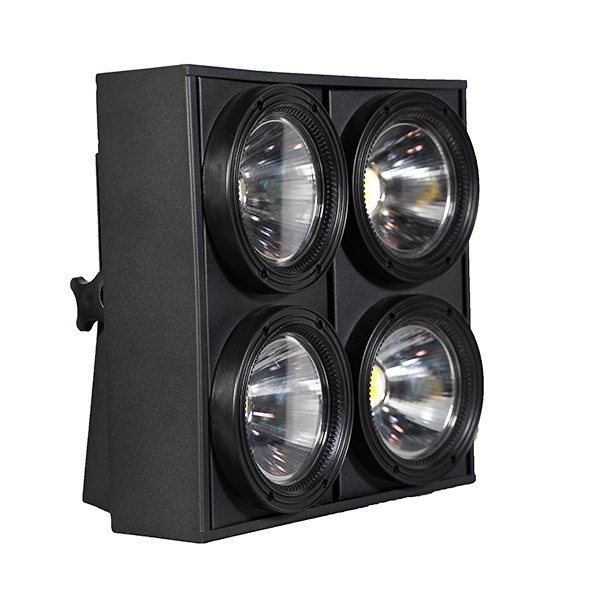

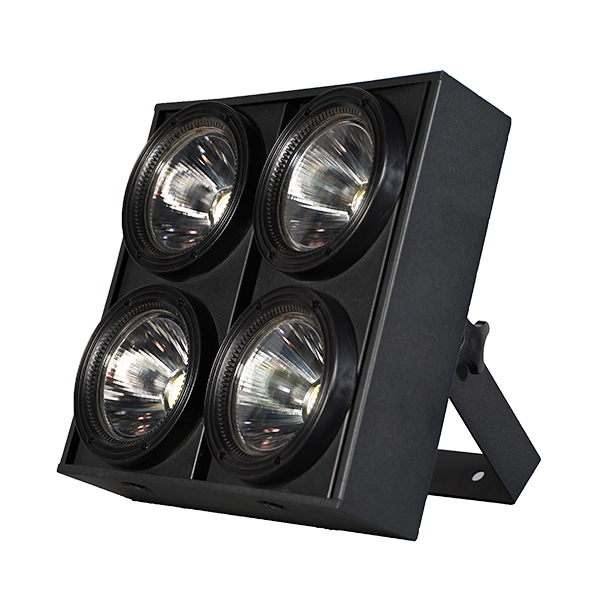

COB 4眼面光灯 可拼接

输入电压：AC 100-240V 50-60Hz
总功率：400W
产品光源：LED 4pcs*100W
光源颜色：（暧色3200K）（ 白色6500K）（3200-6500K二合一）可选择
光源品牌：台湾
光源寿命：＞30000h
驱动模式：恒流分体驱动
调光调焦：0-100％无斗动电子平滑线性调焦
控制模式：国际标准DMX512主从机，声控，自走
控制效果：点控，每一组灯珠可单独控制
控制通道: 6/12CH

按键显示：LCD数码显示 发光角度：60°

防水等级：IP22（室内使用）

产品尺寸：355*367*203mm


产品重量：10kg








COB 四 眼 观 众 灯


使 用 说 明

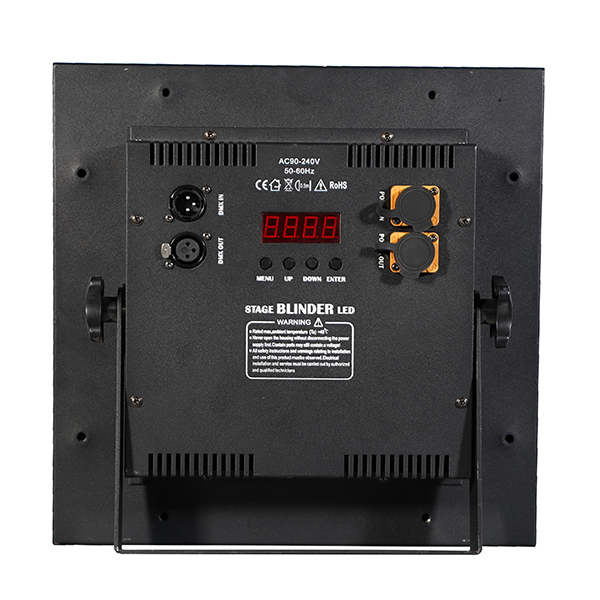

1． 图解部分：





           A．功能键


         B．加键


         C．减键


         D．确认键





A  B   C   D




操作说明：按功能键A会循环出11种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。后两位数字代表该种功能所处的.地址码.或速度、的参数。按B或C键即可修改其参数值。按D键确认即可。





2. 控台模式下LED显示窗功能对照表，（所有的功能按选定后再按D键确认即可）





序号
 显示
 功能说明

1
 A001
 6通道地址码，（001—512）B、C键加减地址码数值

2
 D001
 12通道地址码，（001—512）B、C键加减地址码数值

3
 H001
 2通道地址码，（001—512）B、C键加减地址码数值

4
 CC00
 跑动花样，    （00—10）B、C键修改跑动花样

5
 LL00
 跑动速度，    （01—99）B、C键修改跳变速度

6
 CP00
 七彩渐变，（01—99）B、C键修改跑动速度

7
 DE00
 七彩脉变， （01—99）B、C键修改脉变速度

8
 BEB1
 七彩声控跑动变化

9
 W255
 W，（000—255）B、C键修改选色

10
 Y255
 Y，（000—255）B、C键修改选色

11
 n000
 频闪， （000—255）B、C键修频闪变速度






3．DMX512    6通道说明


序号
 功能
 说明

第1通道
 总调光
 W、Y总调光，线性调光，由暗到亮

第2通道
 总频闪
 W、Y总频闪，由慢到快




第3通道



功能选择
 0-25空


26--35：跳变跑动1；


........


126--135：跳变跑动11；


136--145：渐变跑动1；


..........


236--245：渐变跑动11；


246--255：声控；

第4通道
 功能速度
 功能速度，由慢到快

第5通道
 W调光
 W调光，线性调光，由暗到亮

第6通道
 Y调光
 Y调光，线性调光，由暗到亮






4．DMX512    12通道说明


序号
 功能
 说明

第1通道
 总调光
 W、Y总调光，线性调光，由暗到亮

第2通道
 总频闪
 W、Y总频闪，由慢到快




第3通道



功能选择
 0-25空


26--35：跳变跑动1；


........


126--135：跳变跑动11；


136--145：渐变跑动1；


..........


236--245：渐变跑动11；


246--255：声控；

第4通道
 功能速度
 功能速度，由慢到快

第5通道
 1W调光
 1W调光，线性调光，由暗到亮

第6通道
 1Y调光
 1Y调光，线性调光，由暗到亮

第7通道
 2W调光
 2W调光，线性调光，由暗到亮
